2020.04.27マルチカラー高速イメージングのはじめの一歩

*マルチカラー高速イメージングのはじめの一歩

高速で多色(マルチカラー)イメージングを行いたいと思っている方はいらっしゃいませんか。

多波長LED光源とマルチバンドのフィルターセットを使用することで、マルチカラー高速イメージングを簡単に始めることができます。

この技術ノートでは、多波長LED光源とマルチカラーイメージング用フィルターセットのご紹介をいたします。



多波長LED光源とは、単色のLEDモジュールを複数搭載したLED光源です。

一般的な白色光源(LED光源、水銀ランプやハロゲンランプ)とは異なった光源ですが、まずその違いを説明していきます。



*多波長LED光源と白色光源の違い

下のスペクトルグラフをご覧ください。上は多波長LED光源(niji)、下は白色LED光源(UHP-M)です。

多波長LED光源では、単色のLEDモジュールを複数搭載しています。

多波長LED光源 “niji” は、395nm、440nm、470nm、510nm、550nm、630nm、720nm中心波長を持つ7つのLEDモジュールを搭載しています。

これらのLEDはそれぞれ単独波長で発光させたり、複数波長を同時に発光させることが出来ます。

一方、白色LED光源はブロードな(広帯域)光を発光させます。

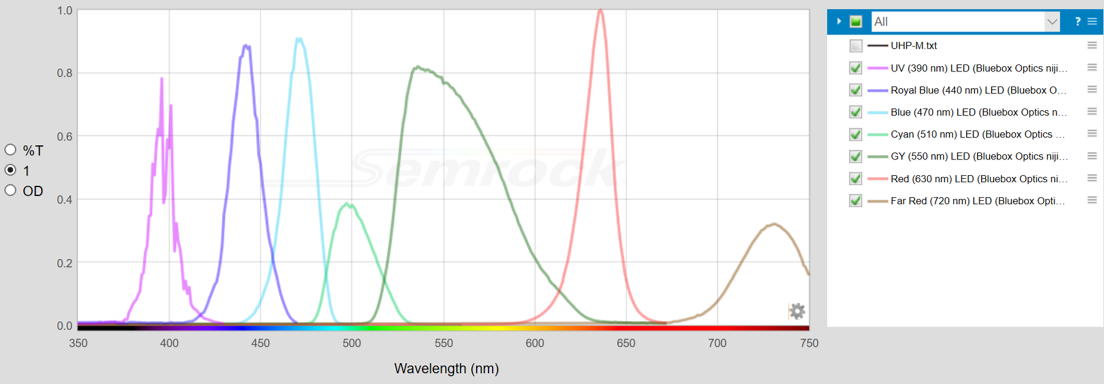

<多波長LED光源 “niji” スペクトルデータ>

slniji

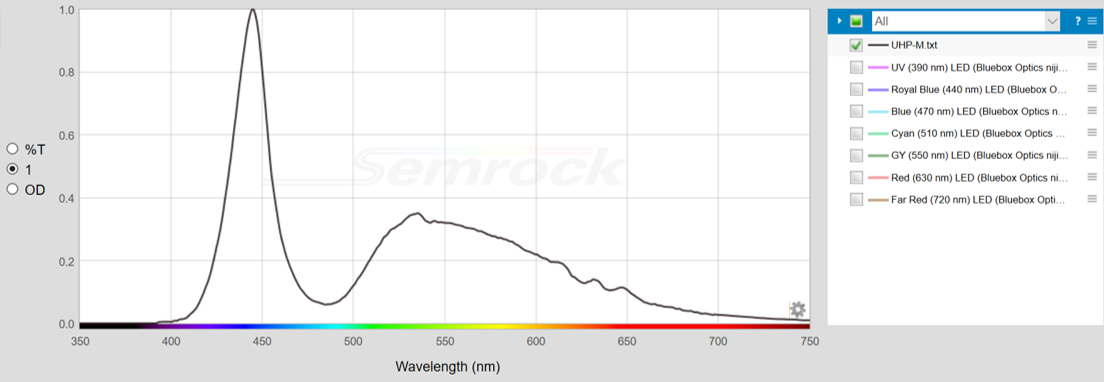

<白色LED光源 “UHP-M” スペクトルデータ>

sl-m

白色光源を使用して多重染色を行ったサンプルを観察する場合、励起フィルターを切り替えて観察を行います。

フィルターキューブを回して切り替える必要があるため、時間がかかり同時性の低い画像になります。

それに対し、多波長LED光源では、励起フィルターは各LED光源に取り付けられます。

各LEDモジュールは電気的にON/OFFを切り替えるため、波長切替速度がキューブを切り替える時よりも格段に上がります。

高速マルチカラーイメージングを行いたい時には、多波長LED光源が大活躍します。



*マルチバンドフィルターセットの種類

マルチカラーイメージングの話になりましたので、一度マルチカラーイメージング用のフィルターセットのご紹介します。

3種類のフィルターセットがあります。それぞれフルマルチバンド、Pinkel、Sedatフィルターセットです。

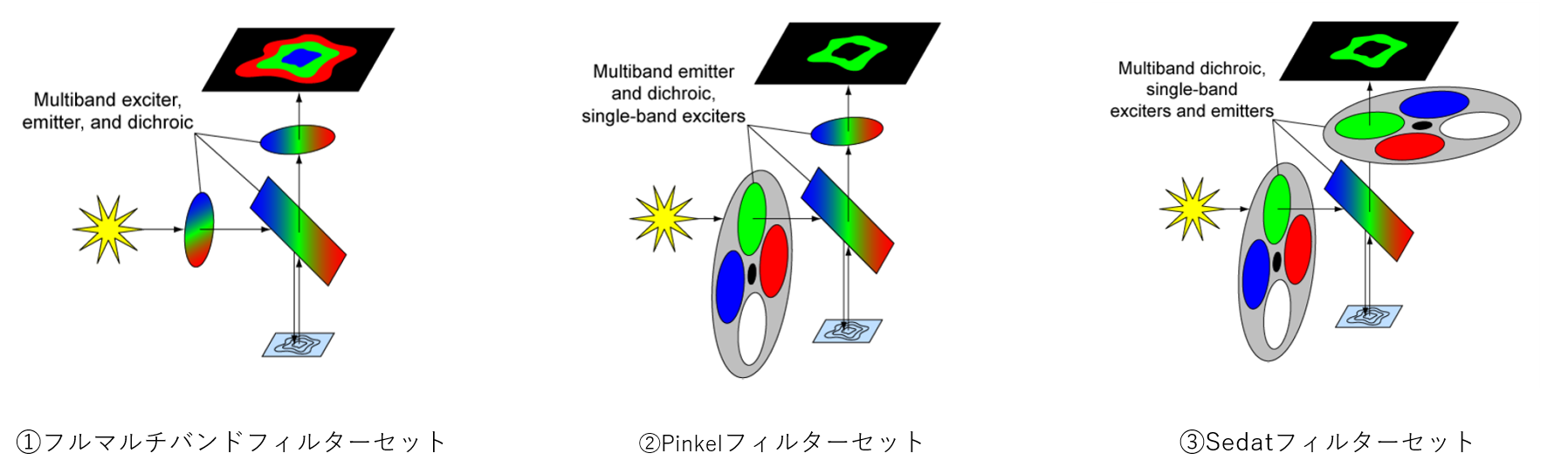

%e3%83%9e%e3%83%ab%e3%83%81%e8%aa%ac%e6%98%8e



①フルマルチバンドフィルターセット

「フルマルチ」の構成は、励起フィルター、吸収フィルター、ダイクロイックミラー(以後DM)すべてがマルチバンドフィルターです。

目視またはカラーカメラで、多重染色されたサンプルを同時にマルチカラーで観察できます。

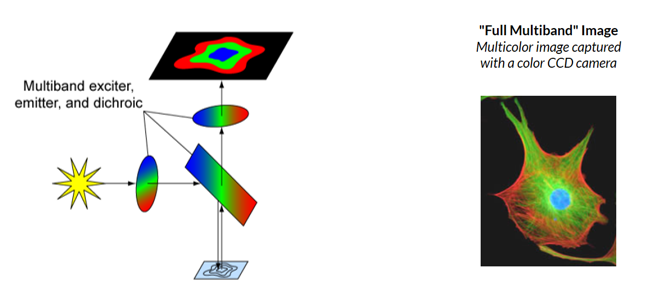

1-1

②Pinkelフィルターセット

「Pinkel」の構成は、励起フィルターはシングルバンド、吸収フィルターとDMがマルチバンドのフィルターです。

励起フィルターはフィルターホイールもしくは多波長LED光源内部の各波長のLEDモジュールと一緒に組み込んで使用します。

観察する際には、CCDカメラを使用し、個々の蛍光を撮像し、合成を行うことでマルチカラーの画像を取得します。

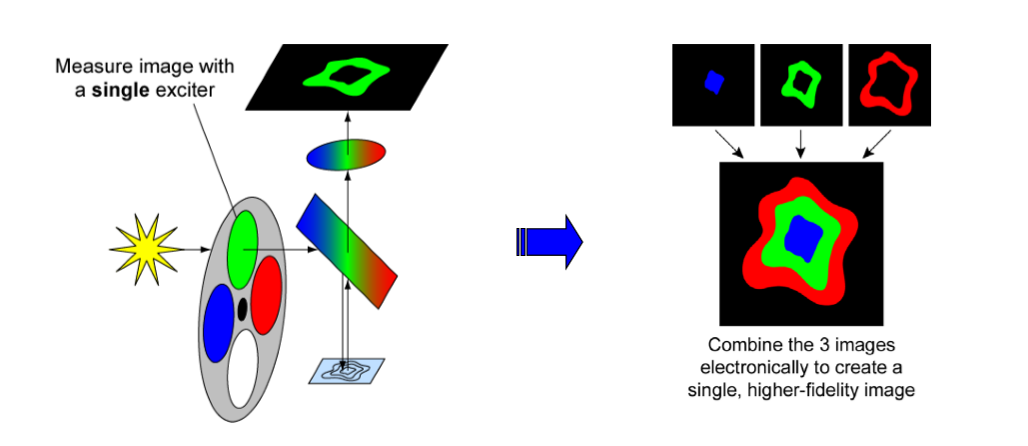

Pinkelのフィルター構成を使用することで、高速で励起波長を切り替え、ピクセルシフト無しで高コントラストの同時マルチカラーイメージングを実現できます。

1-2

③Sedatフィルターセット

「Sedat」構成では、シングルバンドの励起フィルターと吸収フィルター、マルチバンドのDMです。

DMは固定させて、励起側と吸収側のフィルターホイールを同期させて観察を行います。

励起と吸収フィルターどちらもシングルバンドを使用することで、S/N比の高い、高画質なイメージング画像となります。

ただしこの手法は、フィルターホイール前提のシステムのため、ハードウェアへのより大きな投資が必要となります。

1-2

*多波長LED光源活用方法 ~Pinkelフィルターセットとの組み合わせ~

本題に戻ります。

光源を多波長LED光源に変えることで電動式フィルターホイールがなくても高速マルチカラーイメージングが可能になります!

励起フィルターはLED光源の内部に組み込むため、フィルターホイールは必要なく、電気的にON/OFF切替が出来るため、高速切替となります。

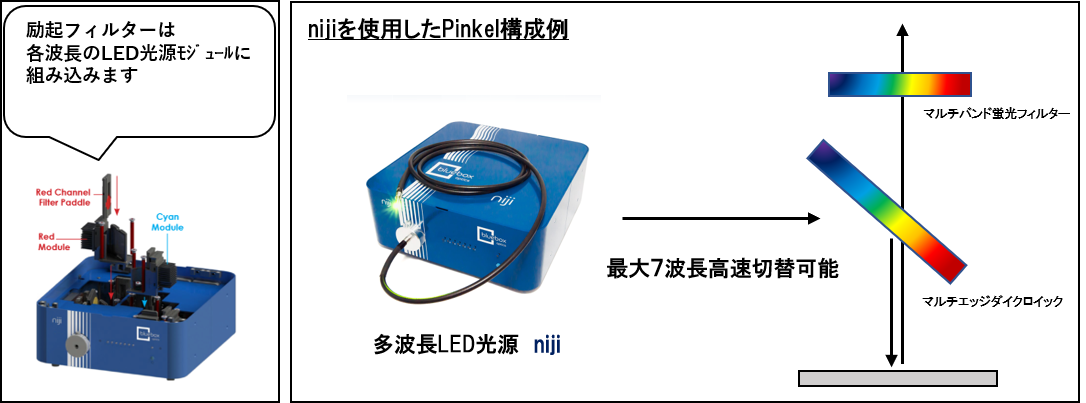

1-4

多波長LED光源 “niji” の特長

①UV~NIRまで対応!最大7波長まで搭載可能!

②LED光源は後から追加し簡単に組み込むことが可能!そのため、必要な波長のみコストを抑えて導入可能!

③制御は専用ソフトウェア、MicroManagerなどのサードパーティソフトウェアからも可能!

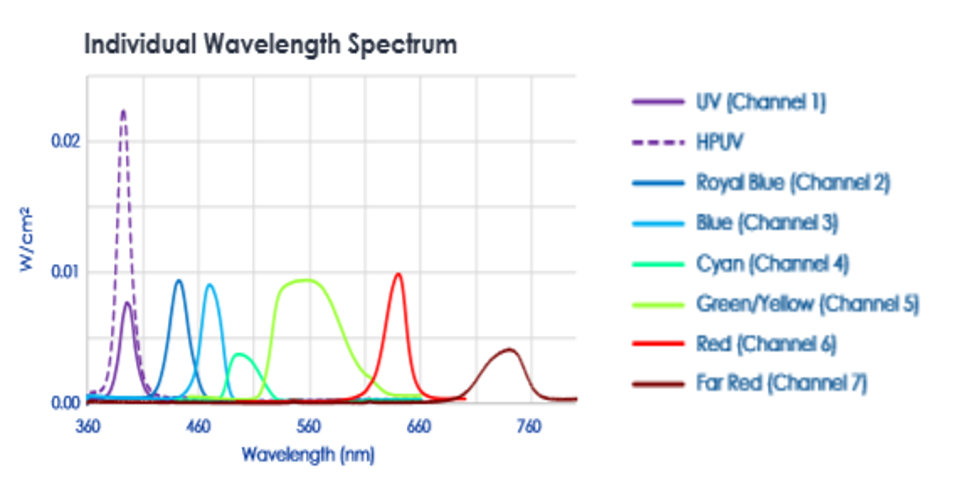

1-5

下記のような方は、弊社の多波長LED光源 “niji”を使用して、高速マルチカラーイメージングを試してみませんか。ぜひご検討ください。

・シングルバンドのフィルターセットを手動(or 自動)で切り替えてイメージング

・ランプからLED光源へ切替を検討中

デモ希望やご質問は、弊社フォームよりお問い合わせください。
