3Dイメージングシステム PhaseView

ThunderScan NeoScan

遠隔焦点走査 3Dイメージングユニット ThunderScan NeoScan Turn Your Microscope in a Powerful 3D Imaging Platform

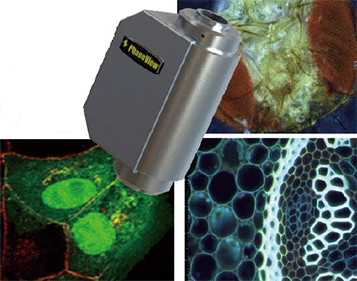

試料を動かさず、高速スキャンで3DイメージングThunderScan、NeoScanは、焦点チューナブルレンズを組み込んだ遠隔焦点操作3Dイメージングユニットです。
専用ソフトウェア(QtImage)で制御することにより、試料を動かさず高速スキャンが可能です。
ThunderScan、NeoScanを手持ちの顕微鏡にアドオンするだけで、高速スキャンで3Dイメージング可能な顕微鏡にバージョンアップすることができます。

特長
  • 試料を動かさないので、高速スキャン可能(最大100フレーム/秒)
  • 広いZ Rangeをナノ単位のZ Stepでスキャン可能
  • 専用ソフトウェア(QtImage)で、ご要望に応じたイメージングを提供

Z Range とZ Step*Z Range とZ Step については、対物レンズに依存
Z Range = 23mm/(対物レンズの倍率)2
Z Step ≒ Z Range/2000
Z Step の再現性= 0.3%

* 詳細は、下記表をご参照ください。

対物レンズ
(倍率 / NA)
ThunderScan NeoScan
Z Range(μm) Z Step(μm) Z Range(μm) Z Step(μm)
5X / 0.10 920 0.46 920 0.46
10X / 0.25 230 0.12 230 0.12
20X / 0.45 57.5 0.03 57.5 0.03
50X / 0.8 9.2 0.005 9.2 0.005

(代表値)

仕様
ThunderScan NeoScan
スキャンスピード ~100Hz ~25Hz
推奨カメラ Scientific CMOSカメラ
(1インチ型以上)
Scientific CMOSカメラ
(1インチ型以上)
顕微鏡インターフェイス ビデオポート、
Cマウントアダプター
ビデオポート、
Cマウントアダプター
PCインターフェイス USB 3.0 USB 2.0
外形寸法/重量 ヘッド:
180×70×100(mm)、670g
コントロールユニット:
50×160×150(mm)、150g
ヘッド:
135×56×80(mm)、470g
コントロールユニット:
40×160×150(mm)、150g
