3Dイメージングシステム PhaseView

Insight

Light-Field 3Dイメージングユニット InSight One-Shot Volumetric Microscopy Imaging

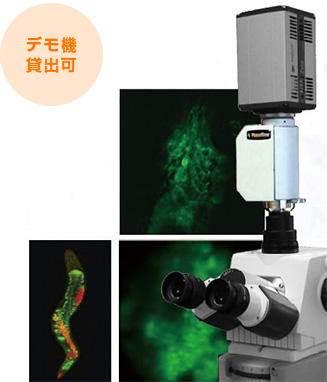

ワンショットで、リアルタイム3DイメージングInSightを手持ちの顕微鏡にアドオンするだけで、サンプルを動かすことなく、
ワンショットでリアルタイム3Dイメージングが可能になります。
最新のLight-Field イメージング技術を駆使して、空間分解能が犠牲になるデメリットを克服。
高い空間分解能で、Light-Fieldイメージングが可能になりました。

デモ機貸出有
アプリケーション例
  • 線虫、ショウジョウバエ、ゼブラフィッシュのin vivoイメージング
  • 神経活動の3D機能イメージング
  • 高速Ca2+イメージング
  • 微弱蛍光試料の高速3Dイメージング
仕様
InSight LFM(カメラなしタイプ)
推奨カメラ Scientific CMOSカメラ(1インチ型以上)
顕微鏡インターフェイス ビデオポート、Cマウントアダプター
外形寸法/重量 ヘッド:245×56×80(mm)、470g
コントロールユニット:40×160×150(mm)、150g

Scanless Mode(Light Field)* Z Range とZ Resolusion については、対物レンズに依存
Z Range = 100×対物レンズの被写界深度
Z Resolution = Z Range/10

InSight LFC(カメラ組込みタイプ)
カメラ Scientific CMOS(13.31mm×13.31mm)
画素数 2048×2048
画素サイズ 6.5μm×6.5μm
飽和電荷量 30,000 electrons(typ.)
ダイナミックレンジ 33000:1

Scan Mode(NeoScan)* Z Range とZ Resolusion については、対物レンズに依存
Z Range = 23mm/(対物レンズの倍率)2
Z Step = Z Range/2000
スキャンスピード:〜25Hz

※InSightは、モードを切り替えることで、NeoScanと同等仕様でも使用可能です。
