レンズ・コリメーターレンズ

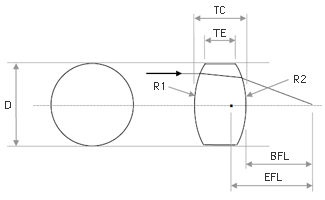

両凸レンズ

D: レンズ外径
R: 球面曲率
TC: レンズ中心厚
TE: レンズコバ厚
BFL: バックフォーカス
EFL: 焦点距離

レンズの材質により、使用出来る光の波長範囲や焦点距離が異なります。
可視域以外で使用されるレンズをお探しの場合は、一度ご用途や仕様を伺ってから検討させて頂きます。

球面両凸レンズ-BK7 φ10〜φ30

D (mm) EFL (mm)＊1 TE (mm) TC (mm) BFL (mm)＊2 R (mm)
φ10 10.8 2.0 4.6 9.2 10.38
15.6 2.0 3.6 14.4 15.57
20.5 2.0 3.2 19.5 20.76
25.5 2.0 3.0 24.5 25.95
30.5 2.0 2.8 29.5 31.14
40.4 2.0 2.6 39.6 41.52
50.4 2.0 2.5 49.6 51.90
60.4 2.0 2.4 59.6 62.28
70.4 2.0 2.3 69.6 72.66
80.4 2.0 2.3 79.6 83.04
90.4 2.0 2.3 89.6 93.42
100.4 2.0 2.2 99.6 103.80
φ15 16.0 2.0 5.9 14.0 15.57
20.8 2.0 4.8 19.2 20.76
25.7 2.0 4.2 24.3 25.95
30.6 2.0 3.8 29.4 31.14
40.6 2.0 3.4 39.4 41.52
50.5 2.0 3.1 49.5 51.90
60.5 2.0 2.9 59.5 62.28
70.5 2.0 2.8 69.5 72.66
80.4 2.0 2.7 79.6 83.04
90.4 2.0 2.6 89.6 93.42
100.4 2.0 2.5 99.6 103.80
φ20 21.2 2.0 7.1 18.8 20.76
26.0 2.0 6.0 24.0 25.95
31.0 2.0 5.3 29.1 31.14
40.7 2.0 4.4 39.3 41.52
50.7 2.0 3.9 49.3 51.90
60.6 2.0 3.6 59.4 62.28
70.6 2.0 3.4 69.4 72.66
80.5 2.0 3.2 79.5 83.04
90.5 2.0 3.1 89.5 93.42
100.5 2.0 3.0 99.5 103.80
120.5 2.0 2.8 119.5 124.56
150.4 2.0 2.6 149.6 155.70
φ25 26.5 2.0 8.4 23.5 25.95
31.2 2.0 7.2 28.8 31.14
36.1 2.0 6.4 33.9 36.33
41.0 2.0 5.9 39.0 41.52
50.8 2.0 5.1 49.2 51.90
60.8 2.0 4.5 59.2 62.28
70.7 2.0 4.2 69.3 72.66
80.6 2.0 3.9 79.4 83.04
90.6 2.0 3.7 89.4 93.42
100.6 2.0 3.5 99.4 103.80
120.5 2.0 3.3 119.5 124.56
150.5 2.0 3.0 149.5 155.70
170.5 2.0 2.9 169.5 176.46
200.5 2.0 2.8 199.5 207.60
φ25.4 26.5 1.8 8.4 23.6 25.95
31.2 1.8 7.2 28.7 31.14
36.1 1.8 6.4 33.9 36.33
41.0 1.9 5.9 39.0 41.52
50.8 1.9 5.1 49.2 51.9
60.8 1.9 4.5 59.2 62.28
70.7 1.9 4.1 69.3 72.66
80.6 1.9 3.9 79.3 83.04
90.6 1.9 3.7 89.4 93.42
100.6 1.9 3.5 99.4 103.8
120.5 2.0 3.3 119.4 124.56
150.5 2.0 3.0 149.5 155.7
200.5 2.0 2.8 199.6 207.6
φ30 31.7 2.0 9.7 28.3 31.14
36.5 2.0 8.5 33.5 36.33
41.3 2.0 7.6 38.7 41.52
51.1 2.0 6.4 48.9 51.90
60.9 2.0 5.7 59.1 62.28
70.9 2.0 5.1 69.1 72.66
80.8 2.0 4.7 79.2 83.04
90.7 2.0 4.4 89.3 93.42
100.7 2.0 4.2 99.3 103.80
120.6 2.0 3.8 119.4 124.56
150.6 2.0 3.4 149.4 155.70
170.5 2.0 3.3 169.5 176.46
200.5 2.0 3.1 199.5 207.60
220.5 2.0 3.0 219.5 228.36
250.5 2.0 2.9 249.5 259.50

＊1 ＊2：焦点距離とバックフォーカスの設計波長 λ＝546.1nm

球面両凸レンズ-合成石英 φ10〜φ30

D (mm) EFL (mm)＊1 TE (mm) TC (mm) BFL (mm)＊2 R (mm)
φ10 10.9 2.0 5.0 9.1 9.20
15.7 2.0 3.9 14.3 13.80
20.6 2.0 3.4 19.4 18.40
25.5 2.0 3.1 24.5 23.00
30.5 2.0 2.9 29.5 27.60
40.5 2.0 2.7 39.5 36.80
50.4 2.0 2.5 49.6 46.00
60.4 2.0 2.5 59.6 55.20
70.4 2.0 2.4 69.6 64.40
80.4 2.0 2.3 79.6 73.60
90.4 2.0 2.3 89.6 82.80
100.4 2.0 2.3 99.6 92.00
φ15 16.2 2.0 6.4 13.8 13.80
20.9 2.0 5.2 19.1 18.40
25.8 2.0 4.5 24.2 23.00
30.7 2.0 4.1 29.3 27.60
40.6 2.0 3.5 39.4 36.80
50.6 2.0 3.2 49.4 46.00
60.5 2.0 3.0 59.5 55.20
70.5 2.0 2.9 69.5 64.40
80.5 2.0 2.8 79.5 73.60
90.5 2.0 2.7 89.5 82.80
100.5 2.0 2.6 99.6 92.00
φ20 21.5 2.0 7.9 18.5 18.40
26.2 2.0 6.6 23.8 23.00
31.0 2.0 5.8 29.0 27.60
40.8 2.0 4.8 39.2 36.80
50.7 2.0 4.2 49.3 46.00
60.7 2.0 3.8 59.3 55.20
70.6 2.0 3.6 69.4 64.40
80.6 2.0 3.4 79.4 73.60
90.6 2.0 3.2 89.4 82.80
100.5 2.0 3.1 99.5 92.00
120.5 2.0 2.9 119.5 110.40
150.5 2.0 2.7 149.5 138.00
φ25 26.7 2.0 9.4 23.3 23.00
31.4 2.0 8.0 28.6 27.60
36.3 2.0 7.1 33.7 32.20
41.1 2.0 6.4 38.9 36.80
51.0 2.0 5.5 49.0 46.00
60.8 2.0 4.9 59.2 55.20
70.8 2.0 4.5 69.2 64.40
80.7 2.0 4.1 79.3 73.60
90.7 2.0 3.9 89.3 82.80
100.6 2.0 3.7 99.4 92.00
120.6 2.0 3.4 119.4 110.40
150.5 2.0 3.1 149.5 138.00
170.5 2.0 3.0 169.5 156.40
200.5 2.0 2.9 199.5 184.00
φ25.4 26.7 1.8 9.4 23.3 23.00
31.4 1.8 8.0 28.5 27.60
36.3 1.9 7.1 33.8 32.20
41.1 1.9 6.4 38.8 36.80
51.0 1.9 5.5 49.1 46.00
60.9 1.9 4.9 59.0 55.20
70.8 1.9 4.4 69.1 64.40
80.7 1.9 4.1 79.1 73.60
90.7 1.9 3.9 89.2 82.80
100.6 1.9 3.7 99.2 92.00
150.5 1.9 3.1 149.3 138.00
200.5 2.0 2.9 199.4 184.00
φ30 32.0 2.0 10.9 28.0 27.60
36.7 2.0 9.4 33.3 32.20
41.5 2.0 8.4 38.5 36.80
51.2 2.0 7.0 48.8 46.00
61.1 2.0 6.2 58.9 55.20
71.0 2.0 5.5 69.0 64.40
80.9 2.0 5.1 79.1 73.60
90.8 2.0 4.7 89.2 82.80
100.8 2.0 4.5 99.2 92.00
120.7 2.0 4.0 119.3 110.40
150.6 2.0 3.6 149.4 138.00
170.6 2.0 3.4 169.4 156.40
200.6 2.0 3.2 199.4 184.00
220.5 2.0 3.1 219.5 202.40
250.5 2.0 3.0 249.5 230.00

＊1 ＊2：焦点距離とバックフォーカスの設計波長 λ＝546.1nm
