紫外域用透過型グレーティング
仕様
| 基板材質 | 合成石英 |
| 厚み | 2mm |
| 外形公差 | ±0.5mm |
| 厚み公差 | ±0.2mm |
リスト / 型番表
| サイズ (mm) |
300本/mm 8.6° |
600本/mm 22° |
600本/mm 17.5° |
830本/mm 19.4° |
1200本/mm 36.9° |
1200本/mm 26.7° |
| φ12.7 | TG-9401 | TG-9411 | TG-9421 | TG-9431 | TG-9441 | TG-9451 |
| φ25 | TG-9402 | TG-9412 | TG-9422 | TG-9432 | TG-9442 | TG-9452 |
| φ30 | TG-9403 | TG-9413 | TG-9423 | TG-9433 | TG-9443 | TG-9453 |
| φ50 | TG-9404 | TG-9414 | TG-9424 | TG-9434 | TG-9444 | TG-9454 |
| 12.5×25 | TG-9405 | TG-9415 | TG-9425 | TG-9435 | TG-9445 | TG-9455 |
| 25×50 | TG-9406 | TG-9416 | TG-9426 | TG-9436 | TG-9446 | TG-9456 |
可視域用透過型グレーティング
仕様
| 基板材質 | Schott B270 |
| 厚み | 3mm |
| 外形公差 | ±0.5mm |
| 厚み公差 | ±0.5mm |

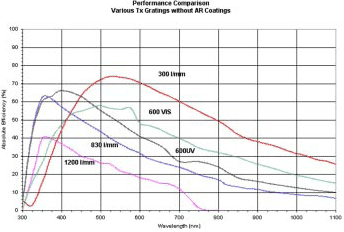

リスト / 型番表
| サイズ (mm) |
300本/mm 17.5° |
600本/mm 28.7°(VIS) |
600本/mm 22°(UV) |
830本/mm 29.87° |
1200本/mm 36.9° |
|
| φ12.7 | - | TG-9801 | TG-9807 | TG-9813 | TG-9819 | TG-9825 |
| AR付き | TG-9901 | TG-9907 | TG-9913 | TG-9919 | TG-9925 | |
| φ25 | - | TG-9802 | TG-9808 | TG-9814 | TG-9820 | TG-9826 |
| AR付き | TG-9902 | TG-9908 | TG-9914 | TG-9920 | TG-9926 | |
| φ30 | - | TG-9803 | TG-9809 | TG-9815 | TG-9821 | TG-9827 |
| AR付き | TG-9903 | TG-9909 | TG-9915 | TG-9921 | TG-9927 | |
| φ50 | - | TG-9804 | TG-9810 | TG-9816 | TG-9822 | TG-9828 |
| AR付き | TG-9904 | TG-9910 | TG-9916 | TG-9922 | TG-9928 | |
| 12.5×25 | - | TG-9805 | TG-9811 | TG-9817 | TG-9823 | TG-9829 |
| AR付き | TG-9905 | TG-9911 | TG-9917 | TG-9923 | TG-9929 | |
| 25×50 | - | TG-9806 | TG-9812 | TG-9818 | TG-9824 | TG-9830 |
| AR付き | TG-9906 | TG-9912 | TG-9918 | TG-9924 | TG-9930 |
