回折格子

ルールドグレーティング（標準形）

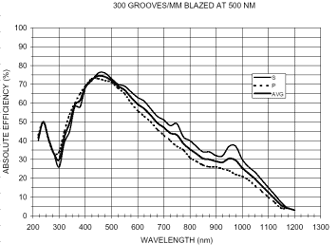

代表データ(ST-4350)

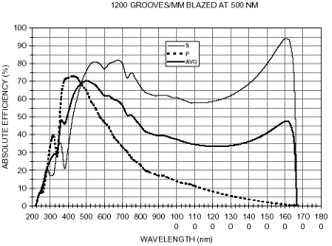

代表データ(ST-4150)

リスト / 型番表

溝本数
（本/mm）		 ブレーズλ
(nm)		 ブレーズ
角度		 分散
(nm/mm)		 □12.7mm
×6t		 □25mm
×6t		 □25mm
×9.5t		 □30mm
×9.5t		 □50mm
×9.5t
120 12,000 46°3' 5.78 ST-4112 ST-8112 ST-2112 ST-3112 ST-5112
150 500 2°8' 6.66 ST-4155 ST-8155 ST-2155 ST-3155 ST-5155
300 300 2°34' 3.33 ST-4330 ST-8330 ST-2330 ST-3330 ST-5330
300 500 4°18' 3.32 ST-4350 ST-8350 ST-2350 ST-3350 ST-5350
300 1,000 8°36' 3.30 ST-4310 ST-8310 ST-2310 ST-3310 ST-5310
300 2,000 17°27' 3.18 ST-4320 ST-8320 ST-2320 ST-3320 ST-5320
300 4,000 36°52' 2.67 ST-4340 ST-8340 ST-2340 ST-3340 ST-5340
600 300 5°9' 1.66 ST-4630 ST-8630 ST-2630 ST-3630 ST-5630
600 400 6°53' 1.66 ST-4640 ST-8640 ST-2640 ST-3640 ST-5640
600 500 8°37' 1.65 ST-4650 ST-8650 ST-2650 ST-3650 ST-5650
600 750 13°0' 1.62 ST-4675 ST-8675 ST-2675 ST-3675 ST-5675
600 1,000 17°27' 1.59 ST-4610 ST-8610 ST-2610 ST-3610 ST-5610
600 1,250 22°1' 1.55 ST-4612 ST-8612 ST-2612 ST-3612 ST-5612
600 1,600 28°41' 1.46 ST-4616 ST-8616 ST-2616 ST-3616 ST-5616
830 800 19°23' 1.14 ST-4880 ST-8880 ST-2880 ST-3880 ST-5880
830 1,200 29°52' 1.05 ST-4812 ST-8812 ST-2812 ST-3812 ST-5812
900 500 13°0' 1.08 ST-4712 ST-8712 ST-2712 ST-3712 ST-5712
1,200 250 8°37' 0.82 ST-4125 ST-8125 ST-2125 ST-3125 ST-5125
1,200 300 10°22' 0.82 ST-4130 ST-8130 ST-2130 ST-3130 ST-5130
1,200 400 13°53' 0.81 ST-4140 ST-8140 ST-2140 ST-3140 ST-5140
1,200 500 17°27' 0.80 ST-4150 ST-8150 ST-2150 ST-3150 ST-5150
1,200 750 26°44' 0.74 ST-4175 ST-8175 ST-2175 ST-3175 ST-5175
1,200 1,000 36°52' 0.67 ST-4110 ST-8110 ST-2110 ST-3110 ST-5110
1,800 240 12°29' 0.54 ST-4162 ST-8162 ST-2162 ST-3162 ST-5162
1,800 500 26°44' 0.50 ST-4185 ST-8185 ST-2185 ST-3185 ST-5185
