回折格子

平面ブレーズドホログラフィックグレーティング

概略

平面ブレーズドホログラフィックグレーティングイメージ
ブレーズドホログラフィックグレーティングは、サインカーブ状態になっている通常のホログラフィックグレーティングにブレーズド処理(鋸の歯のような形状にする処理)をしたグレーティングです。このブレーズド処理を施すことで通常のホログラフィックグレーティングと比較して高い回折効率を実現できます。

比較

比較イメージ

■ルールドグレーティング
ルールド(機械刻線)グレーティングと比較した場合、回折効率は同程度となりますが刻線の周期誤差やグレーティング表面の不均一性など精度面でルールドグレーティングのそれよりも遥かに高い精度を実現します。

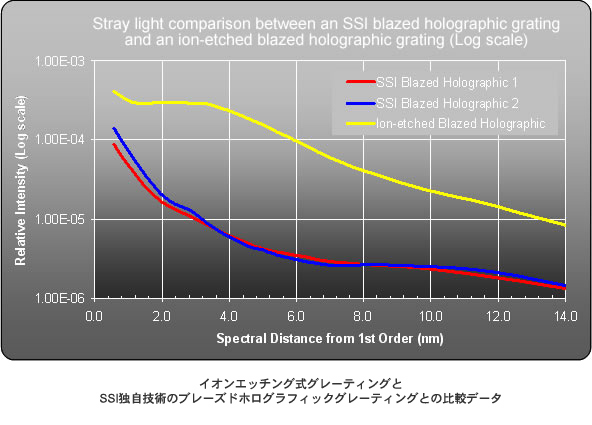

結果的にルールドグレーティング特有の迷光(ゴースト)の発生を極端に低減できます(イオンエッチング式グレーティングと独自技術のブレーズドホログラフィックグレーティングとの比較データはこちらを参照)。

■一般的なブレーズドホログラフィックグレーティング
一般的なブレーズドホログラフィックグレーティングは主にイオンエッチング式のブレーズド処理ですが、本製品は独自のブレーズド技術によってイオンエッチング式のブレーズドホログラフィックグレーティングよりも低い迷光レベルを実現しています。

リスト / 型番表

使用波長範囲
(nm)
溝本数
(本/mm)
ブレーズ波長
(nm)
外形寸法
(mm)
厚み
(mm)
型番
140 - 455 4200 250 12.5 x 12.5 6 BHG-4200/250-12.5x12.5
25 x 25 BHG-4200/250-25x25
190 - 425 1800 230 12.5 x 12.5 6 BHG-1800/230-12.5x12.5
25 x 25 BHG-1800/230-25x25

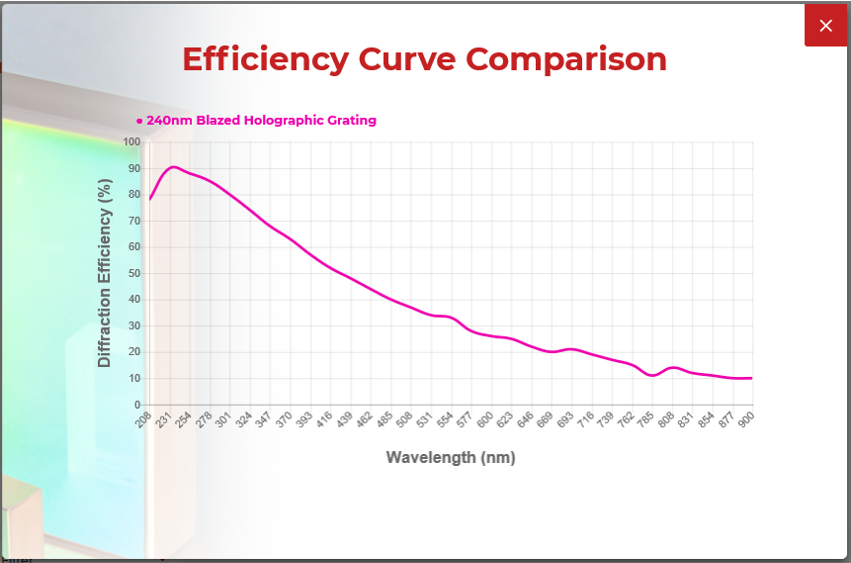

190 - 500 240 240 12.5 x 12.5 6 BHG-240/240-12.5x12.5
25 x 25 BHG-240/240-25x25
190 - 550 600 240 12.5 x 12.5 6 BHG-600/240-12.5x12.5
25 x 25 BHG-600/240-25x25
190 - 550 3600 250 12.5 x 12.5 6 BHG-3600/250-12.5x12.5
25 x 25 BHG-3600/250-25x25

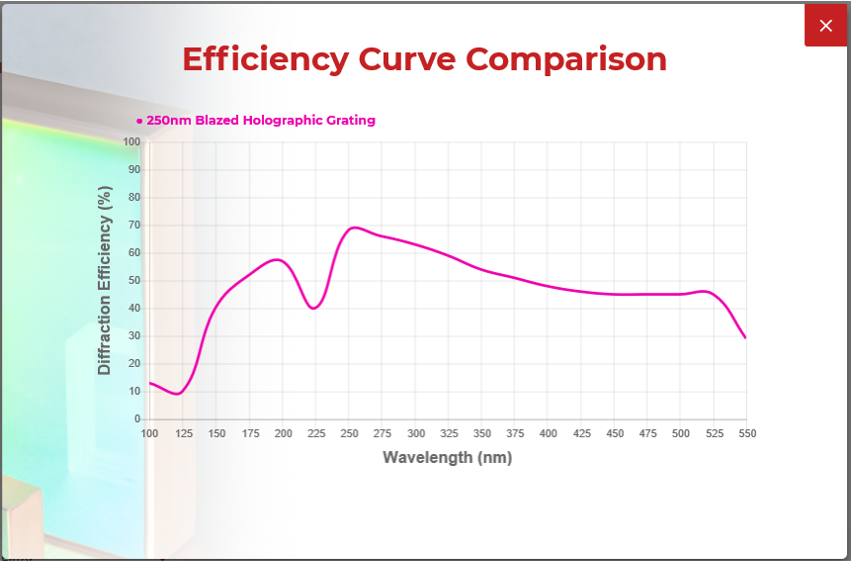

190 - 550 1440 250 12.5 x 12.5 6 BHG-1440/250-12.5x12.5
25 x 25 BHG-1440/250-25x25

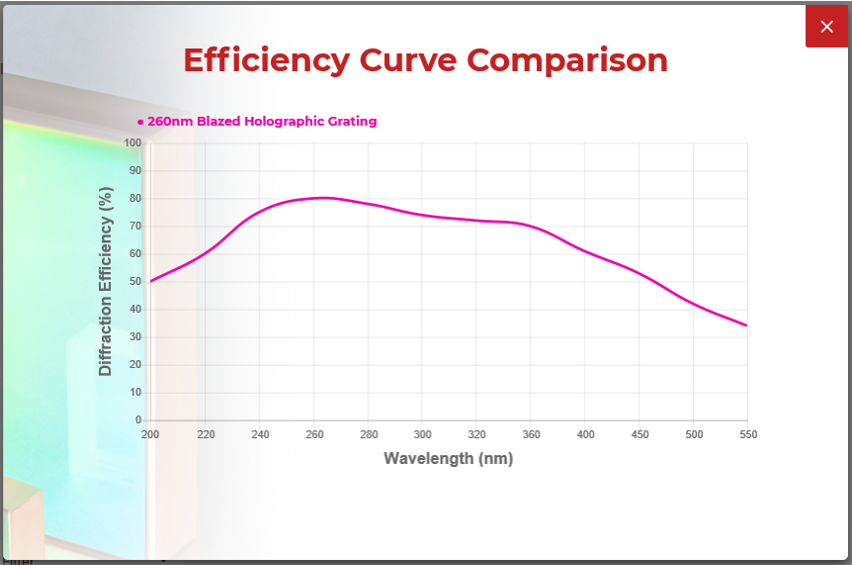

190 - 600 123 260 12.5 x 12.5 6 BHG-123/260-12.5x12.5
25 x 25 BHG-123/260-25x25

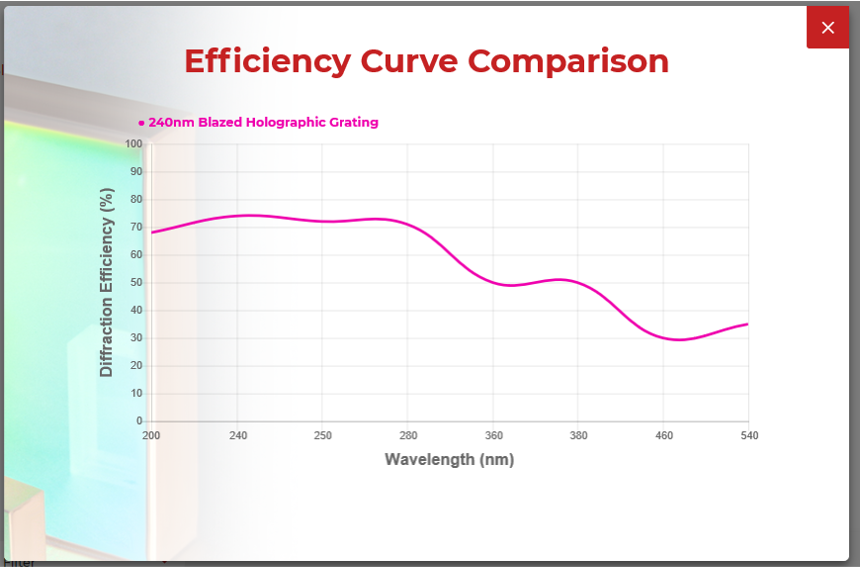

190 - 650 1200 240 12.5 x 12.5 6 BHG-1200/240-12.5x12.5
25 x 25 BHG-1200/240-25x25

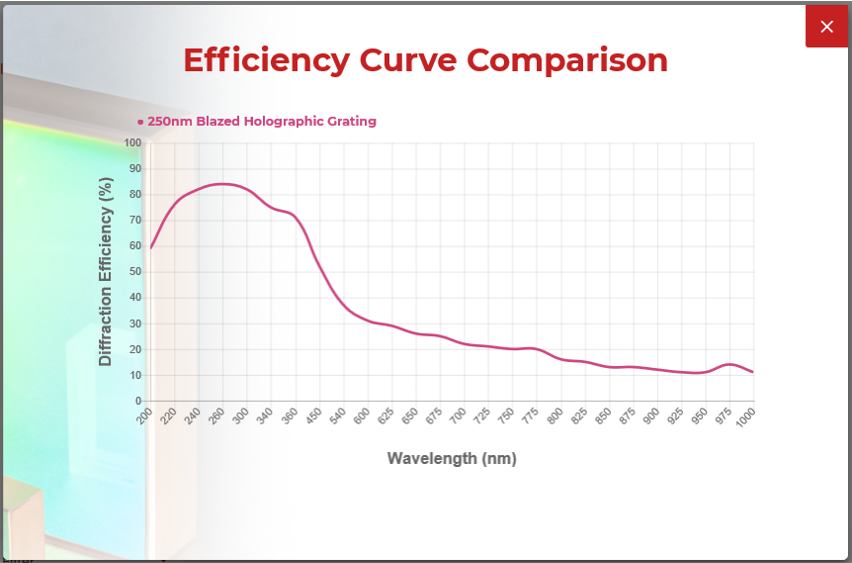

190 - 700 300 250 12.5 x 12.5 6 BHG-300/250-12.5x12.5
25 x 25 BHG-300/250-25x25
190 - 800 2400 250 12.5 x 12.5 6 BHG-2400/250-12.5x12.5
25 x 25 BHG-2400/250-25x25

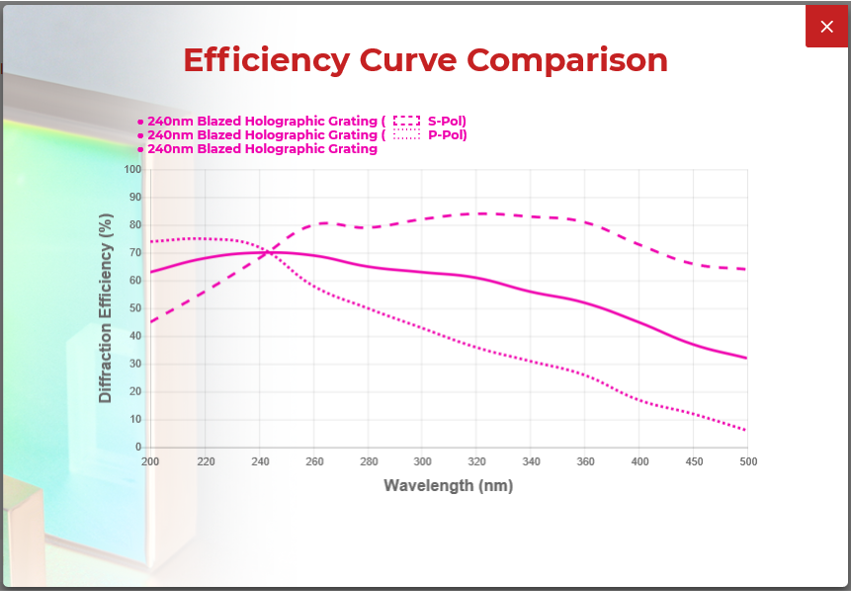

200 - 500 2880 240 12.5 x 12.5 6 BHG-2880/240-12.5x12.5
25 x 25 BHG-2880/240-25x25

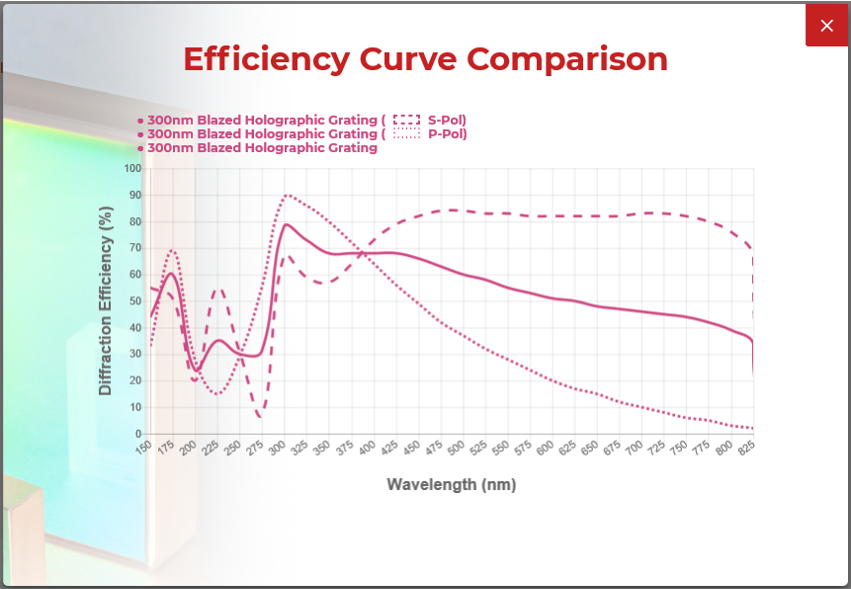

280 - 800 2322 300 12.5 x 12.5 6 BHG-2322/300-12.5x12.5
25 x 25 BHG-2322/300-25x25
350 - 1600 1200 700 12.5 x 12.5 6 BHG-1200/700-12.5x12.5
25 x 25 BHG-1200/700-25x25
525 - 1500 1300 800 12.5 x 12.5 6 BHG-1300/800-12.5x12.5
25 x 25 BHG-1300/800-25x25
550 - 1145
(s-pol)
1740 1053
(s-pol)
12.5 x 12.5 6 BHG-1740/1053-12.5x12.5
25 x 25 BHG-1740/1053-25x25

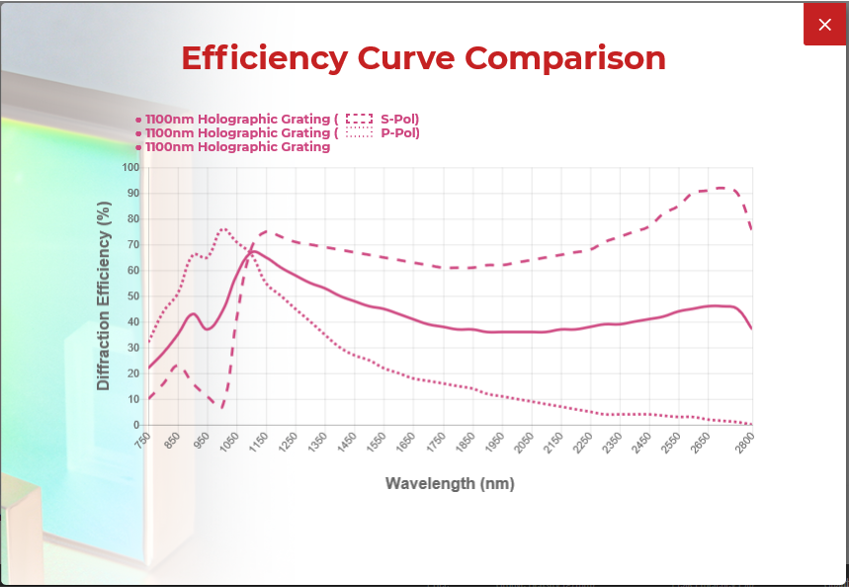

950 - 2800
(s-pol)
700 1100
(s-pol)
12.5 x 12.5 6 BHG-700/1100-12.5x12.5
25 x 25 BHG-700/1100-25x25

注意:
上記リストの中には、ブレーズドではなく、サインカーブタイプのものもございます。
詳しくはお問い合わせください。
寸法につきましては、上記以外の寸法でも対応可能です。
上記リストにない溝本数、ブレーズド波長につきましては、お問い合わせください。
