概略

凹面のサインカーブのホログラフィックグレーティングと、凹面のブレーズドホログラフィックグレーティングの２種類がございます。ブレーズド処理は一般的なイオンエッチング式ではなく、独自のブレーズド技術を用い、より低い迷光レベルを実現しています。

取扱製品

• ・モノクロメーター用凹面ホログラフィックグレーティング
  (Constant Deviation Monochromator Concave Grating)
• ・ポリクロメーター用フラットフィールド(収差補正)凹面ホログラフィックグレーティング
  (Flat Field (Aberration Corrected) Concave Holographic Grating)
• ・ローランドタイプ凹面ホログラフィックグレーティング
  (Rowland Type Concave Grating)

モノクロメーター用凹面ホログラフィックグレーティング

入射スリットと出射スリットは固定のままでグレーティング自身をスキャニングさせることにより分光させることができるグレーティングです。
それによりコリメートさせたり集光させたりする光学素子が不要になり、モノクロメーターのコンパクト化を可能にします。

使用波長範囲 (nm)	溝本数 （本/mm）	ブレーズ波長 (nm）	外形寸法 (mm)	厚み (mm)	型番
260 - 450	1200	260	22 x 22	6.7	BHGC-1200/260-22x22

※上記リストにない溝本数、ブレーズド波長につきましては、お問い合わせください。

ポリクロメーター用
フラットフィールド(収差補正)凹面ホログラフィックグレーティング

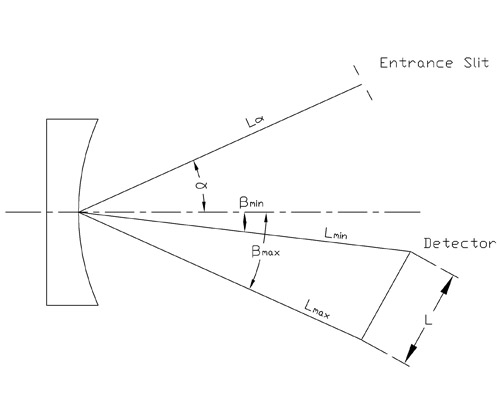

フラットフィールドグレーティングは平行でもなければ等間隔でもない溝を持っています。
このグレーティングは凹面ミラーやレンズ等を使用せずに分光スペクトルを平行にすることができ、受光素子にフォトダイオードアレイ等を用いてマルチチャンネルを同時測光することができるグレーティングです。

Wavelength Range (nm)	Groove Density （g/mm）	F/No.	Spectrum Length (mm)	Grating Dimensions (mm）	RLD (nm/mm)	α (deg)		Lα (mm）		Part No.
Blaze Wavelength （nm）						βmin (deg)	βmax (deg)	Lmin (mm）	Lmax (mm）
190 - 800	378	3.8	25	φ34 x 7t	24.1	16.03		97.90		FFCG-378-215-034
215						21.21	36.05	97.75	97.82
190 - 800	406	2.2	24.9	φ34 x 8t	24.4	4.00		86.10		FFCG-406-300-034
300						8.45	23.25	88.29	95.52

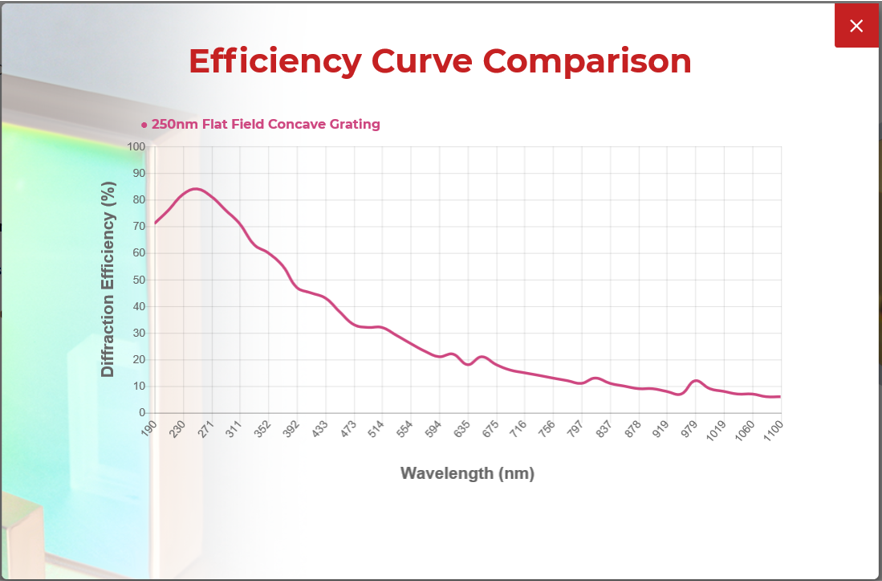

190 - 850	470	2	28.7	φ40 x 10t	21.3	7.196		75.86		FFCG-470-250-040A
250						12.39	31.64	68.26	80.93
250 - 900	470	2	28.7	φ40 x 10t	22.6	7.916		75.86		FFCG-470-250-040B
250						14.05	33.64	68.90	82.64

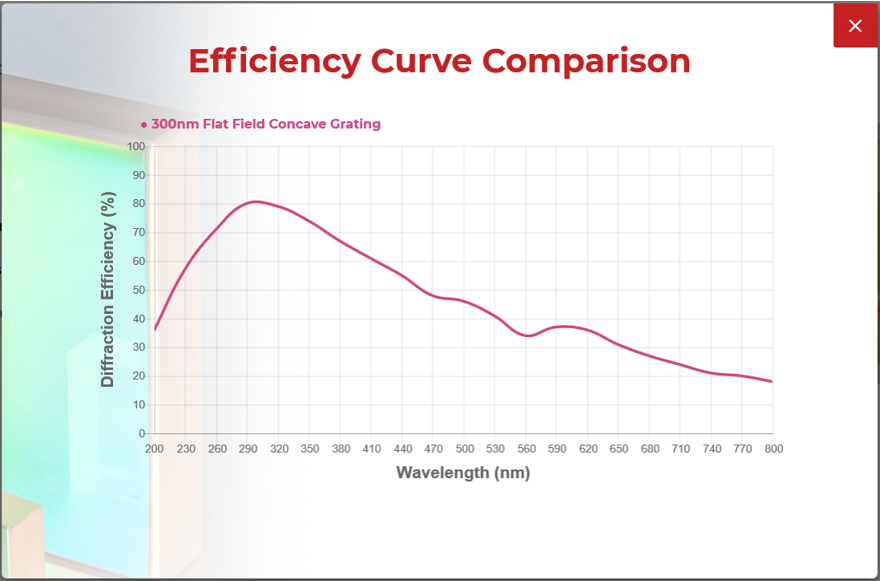

340 - 800	954	2	38	φ30 x 9t	12.2	5.00		55.00		FFCG-954-300-030
300						13.16	42.83	68.18	68.18

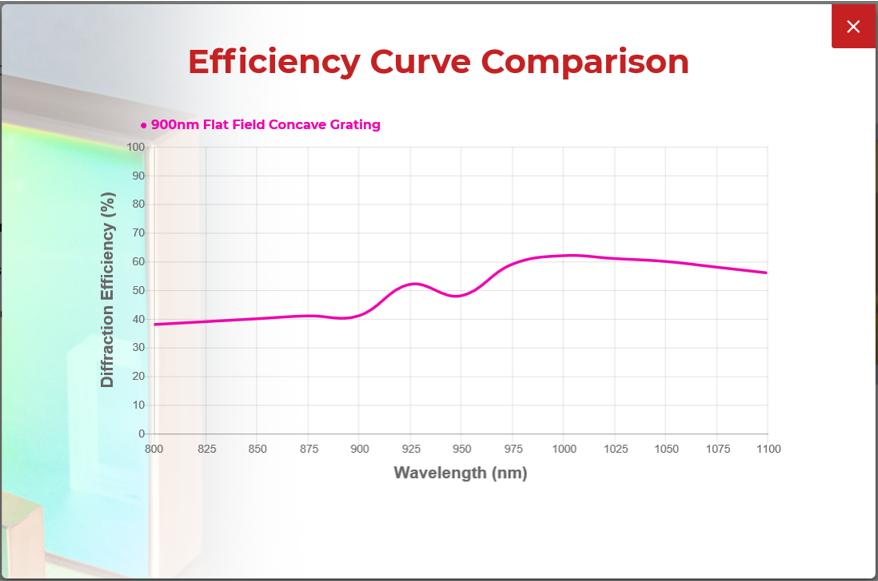

700 - 1100	719	3.5	25	φ30	16.0	20.1		100.00		FFCG-719-900-030
900						13.29	26.89	107.27	107.27

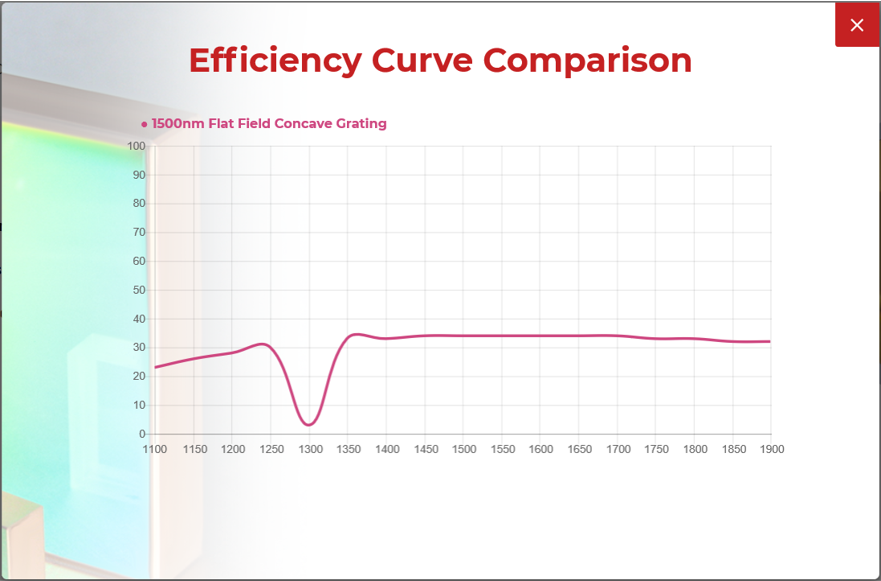

1100 - 1900	164	2.6	25	φ45	32.0	7.05		99.00		FFCG-164-1500-045
1500						3.21	10.90	97.11	96.71

※上記リストにない溝本数、ブレーズド波長につきましては、お問い合わせください。

ローランドタイプ
凹面ホログラフィックグレーティング

ローランドタイプの凹面グレーティングは平行かつ等間隔な溝のグレーティングです。
この凹面グレーティングはその分光スペクトルがローランドサークル上に結像し、その曲率は凹面グレーティングと同じになります。
非点収差の影響は受けますがその他の収差の影響は極小化できます。

※凹面ホログラフィックグレーティングは標準品がございません。お問合せはこちらへ！
