グランテーラープリズムは接合面がエアースペースになっております。接着剤を使用しておりませんので紫外光の吸収が少ないという特長があります。
材質は、方解石、α-BBO、YVO4の3種類。使用波長帯域、消光比によって選択ください。
一般仕様
| 材質 | 方解石、α-BBO、YVO4 |
| 有効径 | ＞ （口径の）90％ |
| 表面品位 | S/D=20/10 |
| 透過波面精度 | ＜1/4λ （λ＝632.8nm） |
| ビーム変位 | ＜ 3分 |
| 波長帯域 | 方解石： 350 nm - 2200 nm α-BBO： 220 nm - 350 nm、350 nm - 700 nm、700 nm - 3000 nm YVO4： 500 nm - 4000 nm |
| 消光比 | 方解石： ＜ 5 x 10-5 α-BBO： ＜ 5 x 10-6 YVO4： ＜ 5 x 10-6 |
| コーティング | MgF2単層コート |
| レーザー耐性 | ＜ 200 MW/cm2 |
| マウント | 黒アルマイト処理アルミニウム |
詳細表
| 型番 | 材質 | 波長帯域 | 口径 (mm) |
視野角 | 消光比 | ビーム 変位 |
レーザー 耐性 （MW/cm2） |

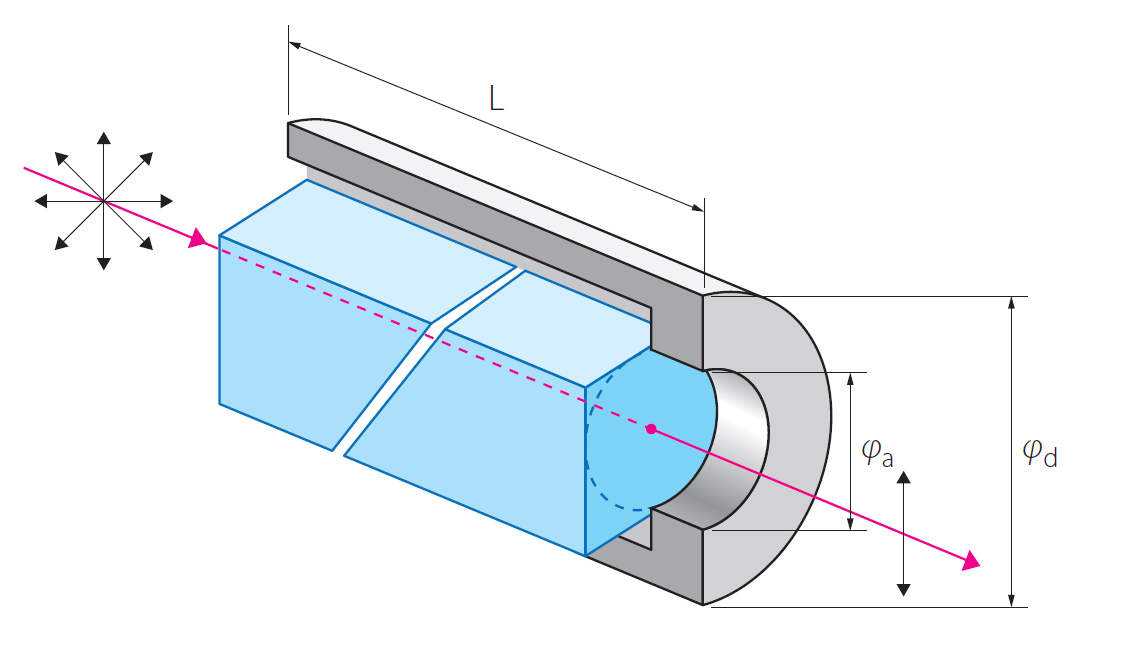

マウントサイズ (外径x長さ)mm |
| TY-Cal-35220-8 | 方解石 | 350 - 2200 nm | 8.0 | ＜ 7.7° | 5×10-5 | ＜ 3分 | 200 | 25.4x17.0 |
| TY-Cal-35220-10 | 10.0 | 25.4x19.0 | ||||||
| TY-Cal-35220-12.7 | 12.7 | 25.4x21.0 | ||||||
| TY-Cal-35220-15 | 15.0 | 30.0x23.0 | ||||||
| TY-Cal-35220-20 | 20.0 | 38.0x29.0 | ||||||
| TY-BBO-2235-8 | α-BBO | 220 - 350 nm | 8.0 | ＜ 6.0° | 5×10-6 | ＜ 3分 | 200 | 25.4x17.0 |
| TY-BBO-2235-10 | 10.0 | 25.4x19.0 | ||||||
| TY-BBO-2235-12.7 | 12.7 | 25.4x21.0 | ||||||
| TY-BBO-2235-15 | 15.0 | 30.0x23.0 | ||||||
| TY-BBO-2235-20 | 20.0 | 38.0x29.0 | ||||||
| TY-BBO-3570-8 | α-BBO | 350 - 700 nm | 8.0 | ＜ 6.0° | 5×10-6 | ＜ 3分 | 200 | 25.4x17.0 |
| TY-BBO-3570-10 | 10.0 | 25.4x19.0 | ||||||
| TY-BBO-3570-12.7 | 12.7 | 25.4x21.0 | ||||||
| TY-BBO-3570-15 | 15.0 | 30.0x23.0 | ||||||
| TY-BBO-3570-20 | 20.0 | 38.0x29.0 | ||||||
| TY-BBO-70300-8 | α-BBO | 700 - 3000 nm | 8.0 | ＜ 6.0° | 5×10-6 | ＜ 3分 | 200 | 25.4x17.0 |
| TY-BBO-70300-10 | 10.0 | 25.4x19.0 | ||||||
| TY-BBO-70300-12.7 | 12.7 | 25.4x21.0 | ||||||
| TY-BBO-70300-15 | 15.0 | 30.0x23.0 | ||||||
| TY-BBO-70300-20 | 20.0 | 38.0x29.0 | ||||||
| TY-YVO-50400-8 | YVO4 | 500 - 4000 nm | 8.0 | ＜ 6.5° | 5×10-6 | ＜ 3分 | 200 | 25.4x15.0 |
| TY-YVO-50400-10 | 10.0 | 25.4x17.0 | ||||||
| TY-YVO-50400-12.7 | 12.7 | 25.4x18.5 | ||||||
| TY-YVO-50400-15 | 15.0 | 38.1x20.0 |
[2015年6月1日改訂]
