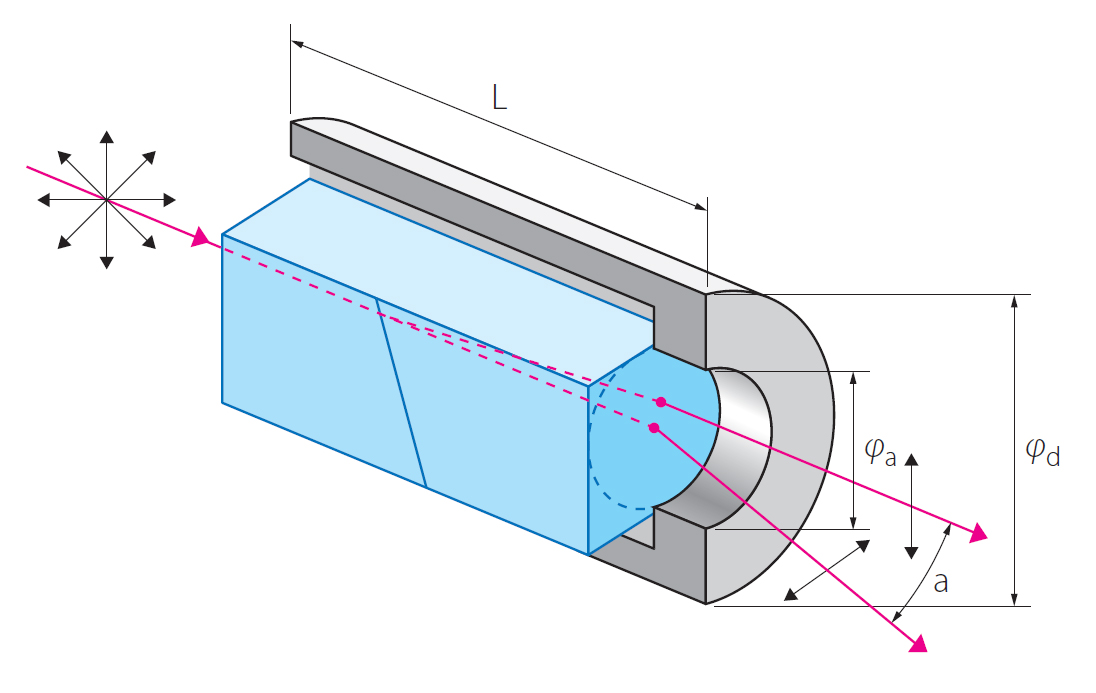

ローションプリズムは異常光線を光軸上にまっすぐ進ませ、常光線はある角度を持って進みます。それは口径比、波長によって変化致します。
一般仕様
| 材質 | 水晶、YVO4 |
| 有効径 | ＞ （口径の）90％ |
| 表面品位 | S/D=20/10 |
| 透過波面精度 | ＜1/4λ （λ＝632.8nm） |
| ビーム変位 | ＜ 3分 |
| 波長帯域 | 水晶： 200 nm - 2300 nm YVO4： 500 nm - 4000 nm |
| 消光比 | 水晶： ＜ 5 x 10-4 YVO4： ＜ 5 x 10-6 |
| コーティング | MgF2単層コート |
| レーザー耐性 | ＜ 100 MW/cm2 |
| マウント | 黒アルマイト処理アルミニウム |
詳細表
| 型番 | 材質 | 波長帯域 | 口径 (mm) |
視野角 | 消光比 | ビーム 変位 |
レーザー 耐性 （MW/cm2） |
マウント サイズ (外径x長さ) mm |
| RN-QRZ-20230-8 | 水晶 | 200 - 2300 nm | 8.0 | 1.0 @980nm |
5×10-4 | ＜ 3分 | 100 | 25.4x26.0 |
| RN-QRZ-20230-10 | 10.0 | 25.4x28.0 | ||||||
| RN-QRZ-20230-12.7 | 12.7 | 25.4x33.0 | ||||||
| RN-QRZ-20230-15 | 15.0 | 30.0x38.0 | ||||||
| RN-QRZ-20230-20 | 20.0 | 38.0x48.0 | ||||||
| RN-YVO-50400-8 | YVO4 | 500 - 4000 nm | 8.0 | 6.0 @1550nm |
5×10-6 | ＜ 3分 | 100 | 25.4x17.0 |
| RN-YVO-50400-10 | 10.0 | 25.4x19.0 | ||||||
| RN-YVO-50400-12.7 | 12.7 | 25.4x21.0 | ||||||
| RN-YVO-50400-15 | 15.0 | 30.0x23.0 | ||||||
| RN-YVO-50400-20 | 20.0 | 38.0x29.0 |
[2015年6月1日改訂]
*分離角につきましては、5°、10°、15°から選択可能です。
*その他の分離角を希望の場合はお問い合わせください。
