グランレーザープリズムは，エアースペースタイプの偏光プリズムで高出力のレーザー光に使用できます。材質は、方解石、α-BBO、YVO4の3種類。使用波長帯域、消光比によって選択ください。
一般仕様
| 材質 | 方解石、α-BBO、YVO4 |
| 有効径 | ＞ （口径の）90％ |
| 表面品位 | S/D=20/10 |
| 透過波面精度 | ＜1/4λ （λ＝632.8nm） |
| ビーム変位 | ＜ 3分 |
| 波長帯域 | 方解石： 350 nm - 2200 nm α-BBO： 220 nm - 350 nm、350 nm - 700 nm、700 nm - 3000 nm YVO4： 500 nm - 4000 nm |
| 消光比 | 方解石： ＜ 5 x 10-5 α-BBO： ＜ 5 x 10-6 YVO4： ＜ 5 x 10-6 |
| コーティング | MgF2単層コート |
| レーザー耐性 | ＜ 500 MW/cm2 |
| マウント | 黒アルマイト処理アルミニウム |

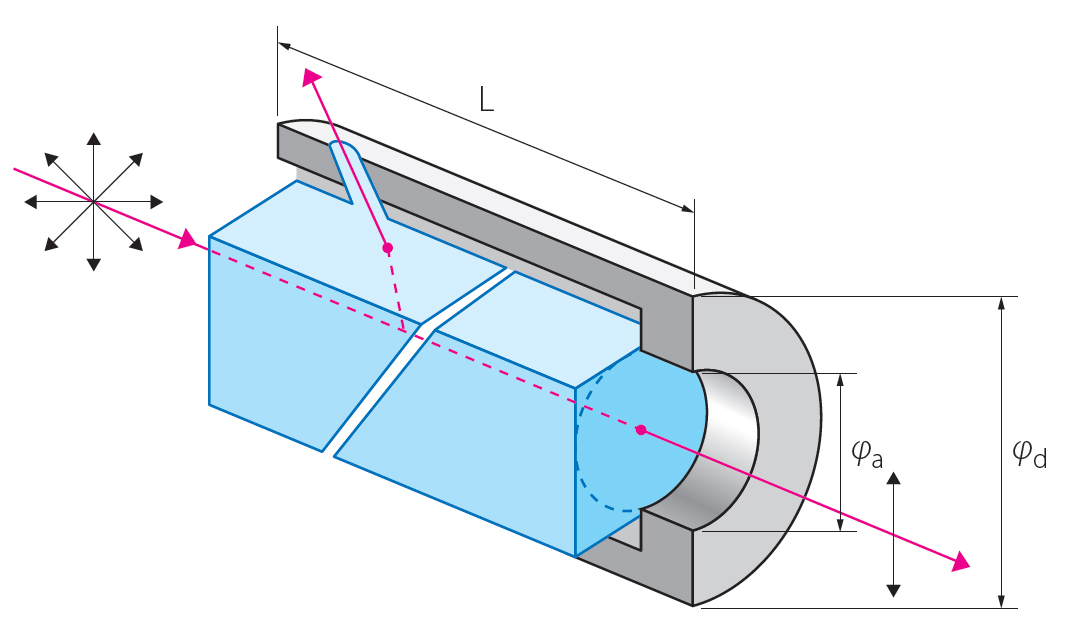

詳細表
| 型番 | 材質 | 波長帯域 | 口径 (mm) |
視野角 | 消光比 | ビーム 変位 |
レーザー 耐性 （MW/cm2） |
マウントサイズ (外径x長さ)mm |
| GL-Cal-35220-8 | 方解石 | 350 - 2200 nm | 8.0 | ＜ 7.7° | 5×10-5 | ＜ 3分 | 500 | 25.4x24.5 |
| GL-Cal-35220-10 | 10.0 | 25.4x26.2 | ||||||
| GL-Cal-35220-12.7 | 12.7 | 25.4x27.5 | ||||||
| GL-Cal-35220-15 | 15.0 | 30.0x33.0 | ||||||
| GL-Cal-35220-20 | 20.0 | 38.0x42.3 | ||||||
| GL-BBO-2235-8 | α-BBO | 220 - 350 nm | 8.0 | ＜ 6.0° | 5×10-6 | ＜ 3分 | 500 | 25.4x30.4 |
| GL-BBO-2235-10 | 10.0 | 25.4x31.0 | ||||||
| GL-BBO-2235-12.7 | 12.7 | 25.4x31.5 | ||||||
| GL-BBO-2235-15 | 15.0 | 30.0x38.6 | ||||||
| GL-BBO-2235-20 | 20.0 | 38.0x48.9 | ||||||
| GL-BBO-3570-8 | α-BBO | 350 - 700 nm | 8.0 | ＜ 6.0° | 5×10-6 | ＜ 3分 | 500 | 25.4x25.0 |
| GL-BBO-3570-10 | 10.0 | 25.4x26.0 | ||||||
| GL-BBO-3570-12.7 | 12.7 | 25.4x27.0 | ||||||
| GL-BBO-3570-15 | 15.0 | 30.0x33.4 | ||||||
| GL-BBO-3570-20 | 20.0 | 38.0x41.7 | ||||||
| GL-BBO-70300-8 | α-BBO | 700 - 3000 nm | 8.0 | ＜ 6.0° | 5×10-6 | ＜ 3分 | 500 | 25.4x24.7 |
| GL-BBO-70300-10 | 10.0 | 25.4x25.9 | ||||||
| GL-BBO-70300-12.7 | 12.7 | 25.4x27.0 | ||||||
| GL-BBO-70300-15 | 15.0 | 30.0x33.0 | ||||||
| GL-BBO-70300-20 | 20.0 | 38.0x43.6 | ||||||
| GL-YVO-50400-8 | YVO4 | 500 - 4000 nm | 8.0 | ＜ 6.5° | 5×10-6 | ＜ 3分 | 500 | 25.4x20.0 |
| GL-YVO-50400-10 | 10.0 | 25.4x23.0 | ||||||
| GL-YVO-50400-15 | 15.0 | 38.1x31.0 |
[2015年6月1日改訂]
