フィルター

ソフトコートバンドパスフィルターのテクニカルアドバイス

Cheshire OpticalではUV~VIS~NIRの各領域のバンドパスフィルター(以下BPF)を豊富なラインナップでご用意しております。その数280種類。リーズナブルな価格と短納期が特長です。

製品保証・トレーサビリティ確保に必要な製品ロットごとの測定データを納品時に添付します。

テクニカルアドバイス(重要)

  • ■これらのBPFは金属干渉膜製、いわゆるソフトコート製です。その製法・構造・使用物質のため耐久性はさほど高くなく、消耗品とお考えください
  • ■リストにある物はホルダー(外枠)付きになりますが、ホルダー無しのフィルターも特注製作できますので、お気軽にお問い合わせください。但し、外枠は蒸着物質・各パーツを接着する際に使用するエポキシ剤への湿気の浸透を極力低減させるためのものですので、外枠無しのBPFはダウンサイジングには有効なものの、外枠付きのBPFよりもさらに短寿命となりますので注意が必要です。
  • ■BPFには通常、入射方向の指定がございます。この指定通りに光学系へセットしないと通常想定している寿命が更に短くなることがございますので、必ず指定通りの入射方向でご使用ください。
  • 設計入射角度は0度です。斜めに傾けて使用したり集光光束や拡散光束の光を入射させるとフィルターを通して得られる光は希望の波長よりも短波長にシフトしたものとなってしまいますので注意が必要です(参考:集光・拡散光束入射時はフィルター通過後の光束中心部から外側に向かって短波長シフトが発生します)。

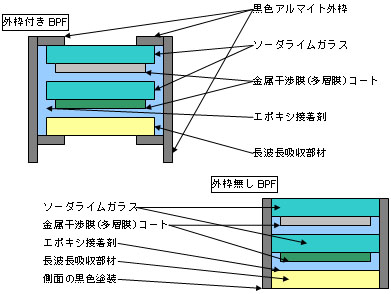

ソフトコート製バンドパスフィルターの一般的構造

ソフトコート製バンドパスフィルターの一般的構造
