フィルター

各種吸収型 NDフィルター/各種反射型 NDフィルター

各種吸収型 NDフィルター

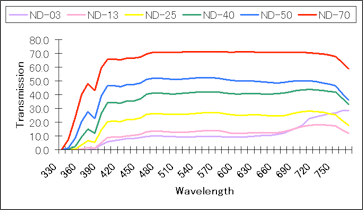

フィルター型番 透過特性
平均透過率(%)
ND-03 10±2
ND-13 12.5±2
ND-25 25±2.5
ND-40 40±4
ND-50 50±5
ND-70 70±5
  • ■吸収型はHOYA社、Schott社等、各社製品を取り扱っております。
  • ■反射型はこちら
  • ■任意のサイズにて製作可能です。
  • ■各種1枚から量産まで、製作可能です。

価格表

製品
サイズ
税込価格
(本体価格)
吸収タイプ NDフィルター 任意 都度見積り

各種反射型 NDフィルター

フィルター型番 透過率
(at 550nm)
ND 0.1 79.4 ±2.0%
ND 0.3 50.1 ±2.0%
ND 0.5 31.6 ±2.0%
ND 0.7 20.0 ±2.0%
ND 1.0 10.0 ±1.0%
ND 1.3 5.0 ±1.0%
ND 1.5 3.2 ±0.6%
ND 2.0 1.0 ±0.3%
  • ■インコネル膜による蒸着タイプ
  • ■特注サイズも製作可能

サイズ

外径寸法 φ1/2インチ (φ12.7 +0, -0.25 mm)
φ1インチ (φ25.4 +0, -0.25 mm)
φ2インチ (φ50.8 +0, -0.25 mm)
□2インチ (□50.8 +0, -0.25 mm)
有効径 φ1/2インチ → φ10.7mm
φ1インチ → φ23.4mm
φ2インチ → φ48.8mm
有効径 □2インチ → □48.8mm
最大厚み 2.5 mm

共通仕様

材質 光学ガラス
コート物質 インコーネル
波長範囲 400nm〜700nm
耐湿性 MIL-STD-810Eに適合
最適温度条件 23℃
温度範囲 -50℃〜80℃
表面品質 MIL-O-13830A-80-50 に適合
コート品質 MIL-O-13830A-80-50 に適合
保証値 製造LOT毎にサンプルデータを添付します。

価格表

製品
サイズ
税込価格
(本体価格)
反射タイプ NDフィルター
( 型番 ND 0.1〜2.0 )
□2" ¥21,000
(¥20,000)
φ2"
φ1" ¥15,750
(¥15,000)
φ1/2" ¥13,650
(¥13,000)

(2007年11月23日更新)
