フィルター

各種カラーフィルター

  • ■HOYA社、Schott社等、各社カラーフィルター取り扱っております。
  • ■任意のサイズにて製作可能です。
  • ■各種1枚から量産まで、製作可能です。

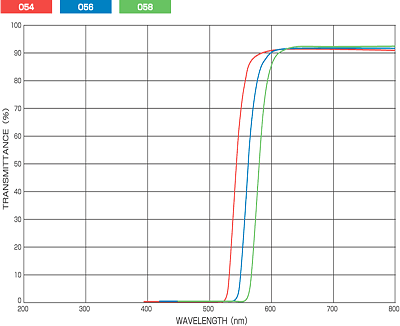

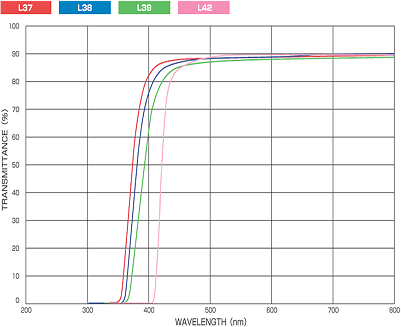

●シャープカットフィルター

フィルター型番 透過特性

エッジ波長(nm)

変移幅(nm)

平均透過率(%)

L-37

370±5 <35 >85
L-38 380±5 <35 >85
L-39 390±5 <35 >85
L-42 420±5 <25 >85

Y-44

440±5 <25 >85
Y-48 480±5 <25 >85
Y-50 500±5 <25 >85
Y-52 520±5 <25 >85
O-54 540±5 <25 >85
O-56 560±5 <25 >85
O-58 580±5 <25 >85

R-60

600±5 <25 >85
R-62 620±5 <25 >85
R-64 640±5 <35 >85
R-66 660±5 <35 >85

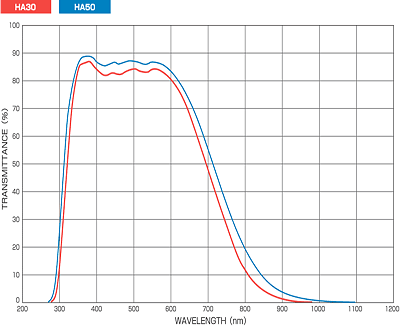

●赤外カットフィルター

フィルター型番 透過特性

透過率@750nm(%)

透過率@1μm(%) 平均透過率(%)

HA-30

<35 <1 80±5
HA-50 <55 <3 80±5

●赤外透過フィルター

フィルター型番 透過特性

エッジ波長(nm)

変移幅(nm)

平均透過率(%)

R-70

700±10 <45 >85
R-72 720±10 <45 >85
IR-76 760±10 <60 -
IR-80 800±10 <60 -

IR-83

830±10 <60 -
IR-85 850±10 <60 -

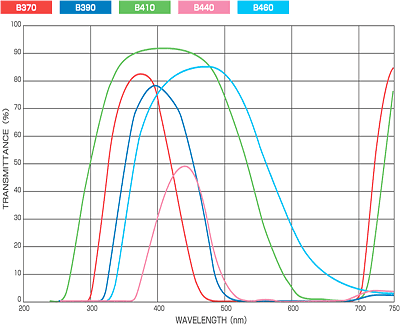

●ブルーフィルター

フィルター型番 透過特性

透過中心波長(nm)

最大透過率(%)

λS1 (nm)

λl5 (nm)

B-370

370±5 82±3 290< <480
B-390 390±5 78±3 310< <510
B-410 410±5 91±3 250< <600
B-440 440±5 47±3 350< <520

B-460

464±5 85±3 320< <700

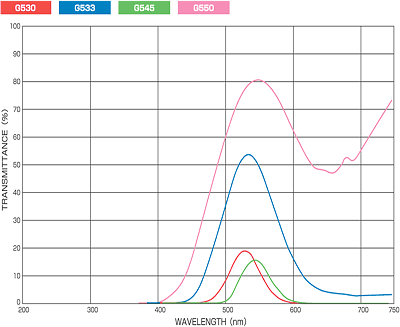

●グリーンフィルター

フィルター型番 透過特性

透過中心波長(nm)

最大透過率(%)

λS1 (nm)

λl5 (nm)

G-530

530±5 18±3 470 580
G-533 533±5 53±3 410 660
G-545 545±5 13±3 490 600
G-550 550±5 82±3 400 -
