分光器 / 波長セレクター

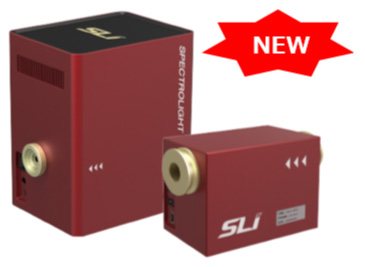

Spectrolight Inc社 フレキシブル波⻑セレクター(Autoモデル)

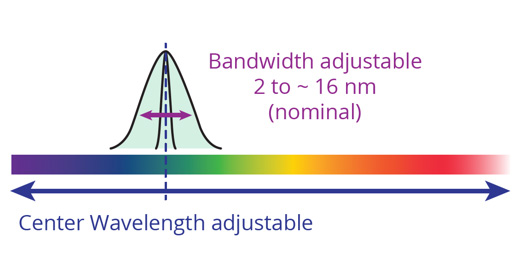

Spectrolight Inc(SLI)社の 『TwinFilmTM』技術をベースとしたフレキシブル波⻑セレクター(FWS)は、1台で中⼼波⻑と半値幅を可変することができる波⻑可変装置です。モノクロメーターのような波⻑可変性能と、光学フィルターのような円形開⼝性の両⽅の利点を持ち合わせています。
資料のダウンロードはこちらから

特長
  • ■お好きな中⼼波⻑、半値幅をご⾃分で設定できます︕
  • ■ソフトウェアで簡単操作︕

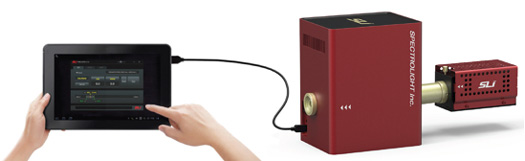

  • ■USBでパソコン、タブレットに接続できます!
  • ■Polyタイプは、より幅広い波⻑帯域に対応
仕様

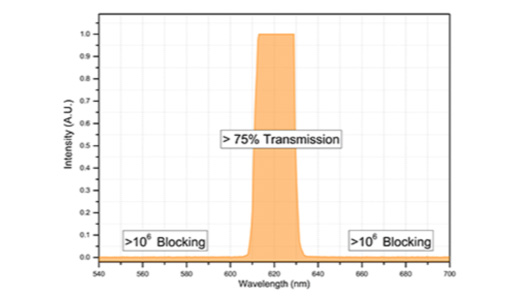

  • ■透過率︓>75%
  • ■対応波⻑域︓358~900nm
  • ■波⻑チューニングレンジ
    Auto Poly: ~500nm
    Auto Mono: ~100nm
  • ■最⼤半値幅チューニングレンジ︓2〜16nm
  • ■中⼼波⻑精度︓±0.5nm
  • ■半値幅精度︓±0.5nm
  • ■阻⽌域︓OD6 (avg.) (275〜925nm)
  • ■最小透過バンド設定ピッチ
    中⼼波⻑設定︓0.2nmピッチ
    半値幅設定︓1nmピッチ

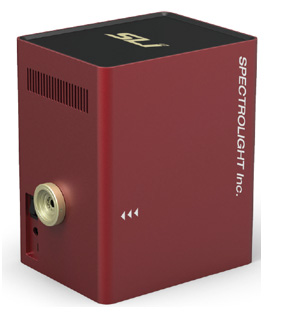

Auto Poly

型番 サイズ 選択可能中心波長 選択可能半値幅 有効径 透過率
FWS-Auto-Poly-UV ミディアム
170x129x200 mm
358 ~ 487 nm 3 ~ 15 nm 10 mm > 75%
FWS-Auto-Poly-UV Plus 358 ~ 628 nm
FWS-Auto-Poly-VIS 447 ~ 628 nm
FWS-Auto-Poly-VIS Plus 432 ~ 900 nm
FWS-Auto-Poly-IR 555 ~ 900 nm
FWS-Auto-Poly-SP カスタムオーダー

* SC光源に最適なバージョンもあります。→ 型番:FWS-Auto-Poly-***-LV 有効径 3mm

Auto Mono

型番 サイズ 選択可能中心波長 選択可能半値幅 有効径 透過率
選択可能中心波長 選択可能半値幅
FWS-Auto-Mono-380 ミディアム
48x92x64 mm
358 ~ 393 nm 358 ~ 400 nm 2 ~ 16 nm 10 mm > 75%
FWS-Auto-Mono-425 395 ~ 440 nm 395 ~ 447 nm 2 ~ 15 nm
FWS-Auto-Mono-475 447 ~ 494 nm 447 ~ 501 nm
FWS-Auto-Mono-530 496 ~ 555 nm 496 ~ 561 nm 2 ~ 14 nm
FWS-Auto-Mono-595 555 ~ 622 nm 555 ~ 628 nm
FWS-Auto-Mono-665 621 ~ 700 nm 621 ~ 703 nm 3 ~ 13 nm
FWS-Auto-Mono-745 687 ~ 785 nm 700 ~ 790 nm 3 ~ 12 nm
FWS-Auto-Mono-845 784 ~ 897 nm 784 ~ 900 nm 4 ~ 10 nm

※ SC光源に最適なバージョンもあります。→ 型番:FWS-Auto-Mono-***-LV 有効径 3mm
※ 選択する半値幅により可変可能な中心波長が異なる場合がございます。

TwinFilmTM』技術とは

メーカー特許取得済みの『TwinFilmTM』技術は、2枚のバンドパスフィルターの組み合わせで透過帯域と中心波長を可変させることができ、さらにガラスプレートを使用することによって光路ズレも解消される技術です。詳細は、下記動画をご覧ください。



アプリケーション例:ハイパースペクトルイメージング

顕微鏡に接続することで、ハイパースペクトルイメージングが可能になります。
