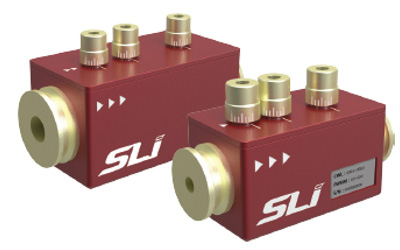

『TwinFilm™』技術をベースとしたフレキシブル波長セレクター(FWS)は、コリメート光を用いて中心波長と半値幅のリニア可変が可能な波長選択装置です。モノクロメーターのような波長可変性能と光学フィルターのような円形開口性の両方の利点を持ち合わせています。手動制御モデルとソフトウェア制御モデルをご用意しております。
特長
- ■特注バンドパスフィルターの製作よりも低コスト
- ■任意の中心波長、半値幅を短納期約2~3週間でお届け
光学仕様
- ■透過率:>75%

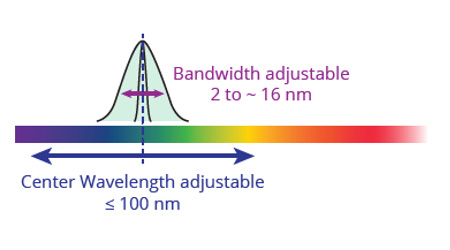

- ■波長チューニングレンジ:~100nm
- ■半値幅チューニングレンジ:2~16nm
- ■阻止域:OD6 (avg.) (275~925nm)
- ■カットオン幅:2%−3%
(ブロッキングから透過まで) - ■カットオフ幅:2%−3%
(透過からブロッキングまで)
※波長・半値幅のチューニングレンジは、選択するモデルにより
異なる場合があります。

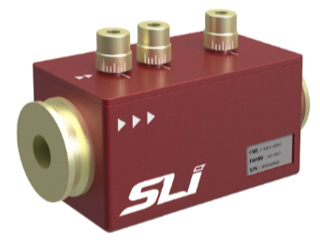

Basicシリーズ -手動制御-
型番 | サイズ | 中心波長 | スペクトル領域 | 選択可能半値幅 | 有効径 | 透過率 |
FWS-B-M-380 | ミディアム 40x76x40 (mm) |
380nm | 358 ~ 400 nm | 2 ~ 16 nm | 10 mm | > 75% |
FWS-B-M-425 | 425nm | 395 ~ 447 nm | 2 ~ 15 nm | |||
FWS-B-M-475 | 475nm | 447 ~ 501 nm | ||||
FWS-B-M-530 | 530nm | 496 ~ 561 nm | 2 ~ 14 nm | |||
FWS-B-M-595 | 595nm | 555 ~ 628 nm | ||||
FWS-B-M-665 | 665nm | 621 ~ 703 nm | 3 ~ 13 nm | |||
FWS-B-M-745 | 745nm | 687 ~ 790 nm | 3 ~ 12 nm | |||
FWS-B-M-845 | 845nm | 784 ~ 900 nm | 4 ~ 11 nm |
* スモールタイプ (32x57x32mm)もあります。 → 型番: FWS-B-S-*** 有効径: 5mm

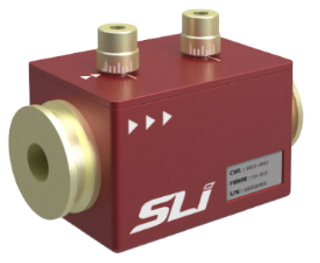

CenterLineシリーズ -中心波長のみ可変 (半値幅は固定)
型番 | サイズ | 中心波長 | スペクトル領域 | 選択可能半値幅 | 有効径 | 透過率 |
FWS-CL-M-380 | ミディアム 36x32x34 (mm) |
380nm | 358 ~ 400 nm | 約 16 nm | 10 mm | > 75% |
FWS-CL-M-425 | 425nm | 395 ~ 447 nm | 約 15 nm | |||
FWS-CL-M-475 | 475nm | 447 ~ 501 nm | ||||
FWS-CL-M-530 | 530nm | 496 ~ 561 nm | 約 14 nm | |||
FWS-CL-M-595 | 595nm | 555 ~ 628 nm | ||||
FWS-CL-M-665 | 665nm | 621 ~ 703 nm | 約 13 nm | |||
FWS-CL-M-745 | 745nm | 687 ~ 790 nm | 約 12 nm | |||
FWS-CL-M-845 | 845nm | 784 ~ 900 nm | 約 11 nm |
* スモールタイプ (22x24x26mm)もあります。 → 型番: FWS-CL-S-*** 有効径: 5mm

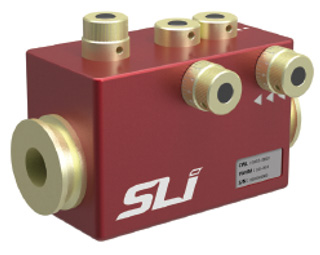

High Resolutionシリーズ -精密制御 (手動)が可能-
型番 | サイズ | 中心波長 | スペクトル領域 | 選択可能半値幅 | 有効径 | 透過率 |
FWS-H-M-380 | ミディアム 40x76x40 (mm) |
380nm | 358 ~ 400 nm | 2 ~ 16 nm | 10 mm | > 75% |
FWS-H-M-425 | 425nm | 395 ~ 447 nm | 2 ~ 15 nm | |||
FWS-H-M-475 | 475nm | 447 ~ 501 nm | ||||
FWS-H-M-530 | 530nm | 496 ~ 561 nm | 2 ~ 14 nm | |||
FWS-H-M-595 | 595nm | 555 ~ 628 nm | ||||
FWS-H-M-665 | 665nm | 621 ~ 703 nm | 3 ~ 13 nm | |||
FWS-H-M-745 | 745nm | 687 ~ 790 nm | 3 ~ 12 nm | |||
FWS-H-M-845 | 845nm | 784 ~ 900 nm | 4 ~ 11 nm |
※ 中心波長により、選択可能半値幅は異なる場合があります。
※ スペクトル領域、選択可能半値幅の値は代表値です。
