分光器 / 波長セレクター

カスタム波長セレクター(CWS)

『TwinFilm™』技術をベースとしたカスタム波長セレクター(CWS)は、コリメート光を用いて任意の特定波長、特定波長幅を簡便に得ることができる、シンプルかつ頑丈な光学デバイスです。
一般的に、バンドパスフィルターの特注製作には、時間と費用を要します。CWSはそのようなニーズに対して、低コスト ・ 短納期でお応えします。

特長

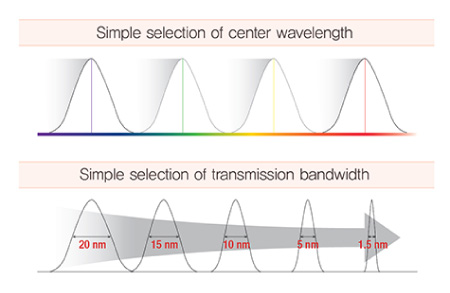

  • ■特注バンドパスフィルターの製作よりも低コスト
  • ■任意の中心波長、半値幅を短納期約2~3週間でお届け
光学仕様
  • ■透過率:>75%
  • ■波長選択域:350~900nm より選択
  • ■半値幅:1.5~20nm より選択
  • ■阻止域:OD6 (avg.) (275~925nm)
  • ■カットオン幅:2%−3%
    (ブロッキングから透過まで)
  • ■カットオフ幅:2%−3%
    (透過からブロッキングまで)

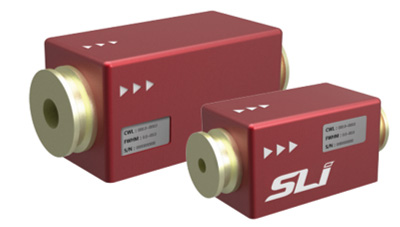

Basicシリーズ (中心波長:指定OK、半値幅:指定OK)

型番 サイズ 選択可能波長域 選択可能半値幅 有効径 透過率
CWS-B-S スモール
57x32x32(mm)
350 ~ 900 nm 1.5 ~ 20 nm 5 mm > 75%
CWS-B-M ミディアム
76x40x40(mm)
10 mm

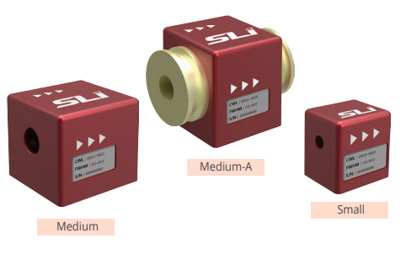

CenterLineシリーズ (中心波長:指定OK、半値幅:指定不可(約20nm))

型番 サイズ 選択可能波長域 既定半値幅 有効径 透過率
CWS-CL-S スモール
25x22x26(mm)
350 ~ 900 nm 約 20 nm 5 mm > 75%
CWS-CL-M ミディアム
37x36x34(mm)
10 mm
CWS-CL-M-A ミディアム
37x38x36(mm)
